Помогаем мне чинить Шеви Траверс

[demosfer]

[demosfer]

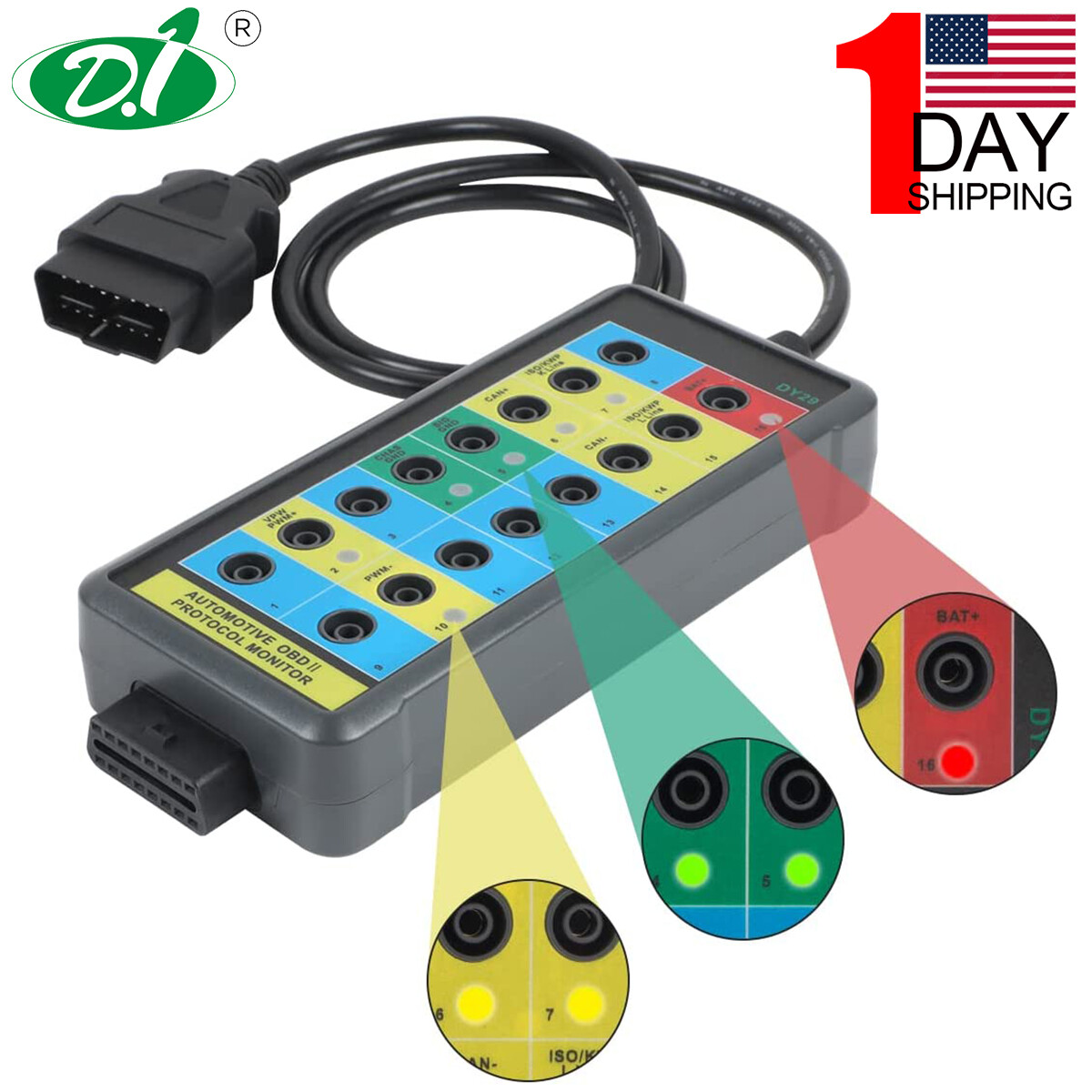

Сейчас тыкнул мультиметром в пины 6 и 14 на [DLC] разьеме, ето КАН нетворк. Показало 60 Ом как и должно быть, т.е. резисторы в порядке. В документации написано что один из резисторов находится в БСМ модуле, и в нем же гейтвей к КАН нетворку. Т.к. коммуникации к какому либо из модулей на етой нетворк нет, я подозреваю гейтвей, хоть резизтор в нем и работает. Что-то в нем помимо резистора не то. Логично?
На схеме БСМ нарисовано 2 пина для КАН хай и 2 для КАН ло. Видимо надо теперь в них осциллоскопом потыкать.
Кто может посоветовать 2-х канальный осцилоскоп нормальный?

[demosfer]

[demosfer]

Сегодня отсоединил ЕСМ, [jumped] пины от КАН+ и КАН- через резистор. Сигнал на осцилоскопе выглядет почише. Не прыгает. Верхний график - с ЕСМ, нижний - без. ЕСМ единственный с кем у сканнера нету связи. У БСМ, ЕБСМ и ТСМ пропадает друг с другом, но со сканнером есть. [Powers] и заземление нормальные. Если ошибки стереть, единственная которая возврашается сразу ето от ТСМ что нету связи с ЕСМ.

Я на 90%+ процентов уверен что проблема в ЕСМ. Будем менять

А что присоединение картинок на форуме не работает? Ъотел графики с осцилоскопа поместить :(
